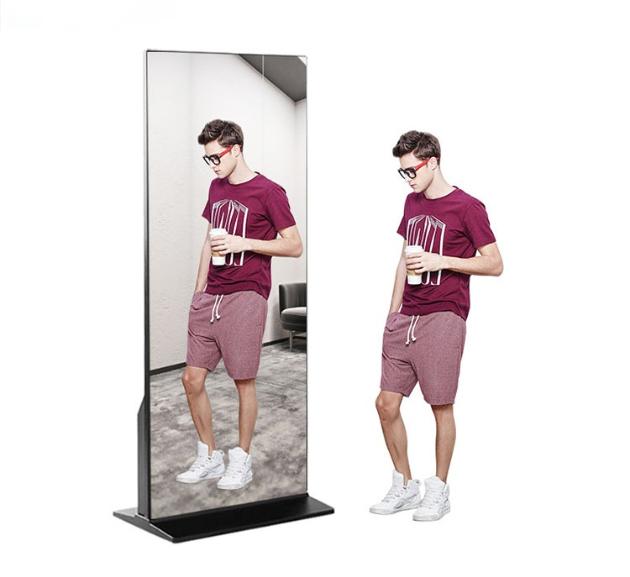

初次见镜面触摸一体机，是在高速公路的服务区的洗漱台位置。

当时觉得很神奇，为什么人一走过去，播放图片的画面就变得很小，直接缩到角落去。直到自己做了该产品之后，才了解其中的原理。

今天就来分享下立式镜面触摸一体机的奥秘吧。

• 产品功能

本产品是以Android 5.1系统为核心，集成了RK3288主板、安卓G+G式电容触摸屏、人体感应模块、液晶屏、功放喇叭与电源板等为一体，主要具备如下功能：

1、十点触摸功能

      便于好奇的人们在显示界面触摸查询播放的信息，无需鼠标即可在界面进行互动查询。

2、网络功能

      设备具备有线网络功能和无线WIFI功能，也可添加4G网络功能，以便于通过网络控制机器的播放时间。

3、功放功能

     设备具备功放喇叭，以便于播放视频时发出声音。

4、人体感应功能

     设备具备人体感应模块，通过感应软件可以控制播放信息的内容，就如上文提到的，人一走近，播放画面就变小的功能。

• 产品组成

  一、主板

  1、概述

  主板采用瑞芯微RK3288 四核处理器，搭载Android5.1/7.1系统，主频高达1.8GHz，性能突出，性价比高。GPU采用Mali-T64，支持1080P视频解码。多路视频输出和输入，接口丰富，支持多款外设扩展。

  2、特点

  ◆      高清晰度。最大支持4K的解码和各种LVDS信号LCD显示屏、EDP屏.

  ◆      支持远程、SD卡/TF卡、电脑等多种升级方式

  ◆      SD卡/TF卡配置屏参，即插即亮，完美支持各尺寸，各分辨率显示屏

  ◆      完美支持行业主流发布软件、行业应用软件，即装即用

  ◆      完美支持红外、光学、电容、电阻等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。

  ◆      完美支持行业主流USB/串口设备，打印机、刷卡器、密码键盘、指纹仪、摄像头、身份证识别、二维码扫描仪等，提供demo测试程序。

  ◆      高度集成。拥有8个USB，4个串口,4路IO口，WIFI/RJ45/3G/4G等多种联网方式。

  ◆      内置PCI-E 3G/4G模块插座，支持华为、中兴、龙尚等多种PCI-E 3G/4G模块，支持上网。

  3、主板功能



• 主要硬件指标
  CPU	RK3288 , 四核，主频1.8 GHz
  内存	标配2G（4G可选）
  内置存储器	EMMC 8G(16G/32G/64G可选)
  解码分辨率	最高支持3840*2160
  操作系统	Android 5.1/7.1
  播放模式	支持循环、定时、插播等多种播放模式
  网络支持	以太网，支持WiFi、蓝牙4.0、3G/4G
  视频播放	支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
  图片格式	支持BMP、JPEG、PNG、GIF等
  USB2.0接口	7个USB_HOST、1个USB_OTG
  以太网	1个，10M/100M自适应以太网
  LVDS输出	1个，可直接驱动单双6bit/8bit液晶屏
  EDP输出	1个，支持1080P输出
  HDMI输出	1个,支持1080P，4K输出
  RTC实时时钟	支持
  定时开关机	支持
  系统升级	支持USB/T卡/网络升级

二、液晶屏参数

显示区域：953mm*539.2mm

分辨率：1920*1080px

显示色彩：16.7M

亮度：350cd/㎡

视角：178°/178°

三、电容触摸屏参数

触摸原理：G+G式投射性电容技术

响应时间：3MS

触摸点数：10点

通讯方式：全速USB

抗干扰性：阳光、白炽灯、日光灯等强光变化时正常使用

触摸寿命：＞5000万次

四、人体感应模块

采用红外人体感应模块，感应距离约1.5m，性能稳定，非常符合使用要求。

五、外壳

外壳采用通过烤漆工艺的钣金与镜面处理玻璃相结合。
